優藝模型--聯合中國電科為海南昌江核電站開發的安全攻系統模

來源：本站發布時間：2021-07-08 06:40:12nbsp; 點擊量：

湖南優藝模型聯合中國電科第三十研究所為海南昌江核電站開發的安全攻防系統和展現終端，歷經45個晝夜現已完成對業主（海南昌江核電站）的全面交付，并受到了業主高度認可！
昌江核電站簡介： 海南昌江核電站1期工程共2臺機組，均采用成熟的CNP650國產二代改進型核電技術，具有可靠的技術安全性，單機容量為650MW，年發電量約80億千瓦時，其機組綜合國產化率約%70！

模型簡介： 該套模型是聯合以深耕信息安全和物理安全領域的中國電科第三十研究所，為海南昌江核電站共同打造的核電安全攻防系統模型！模型尺寸為3000MM*2500MM，其中核島直徑達到800MM，核島高度1200MM，根據核電站的整體工藝制作（包括核島一次回路，二次回路，核反應堆，蒸汽發生器，穩壓器，主泵，汽輪機組，發電機組，凝汽器，給水泵，輸變電，電力輸送，用戶等...........）

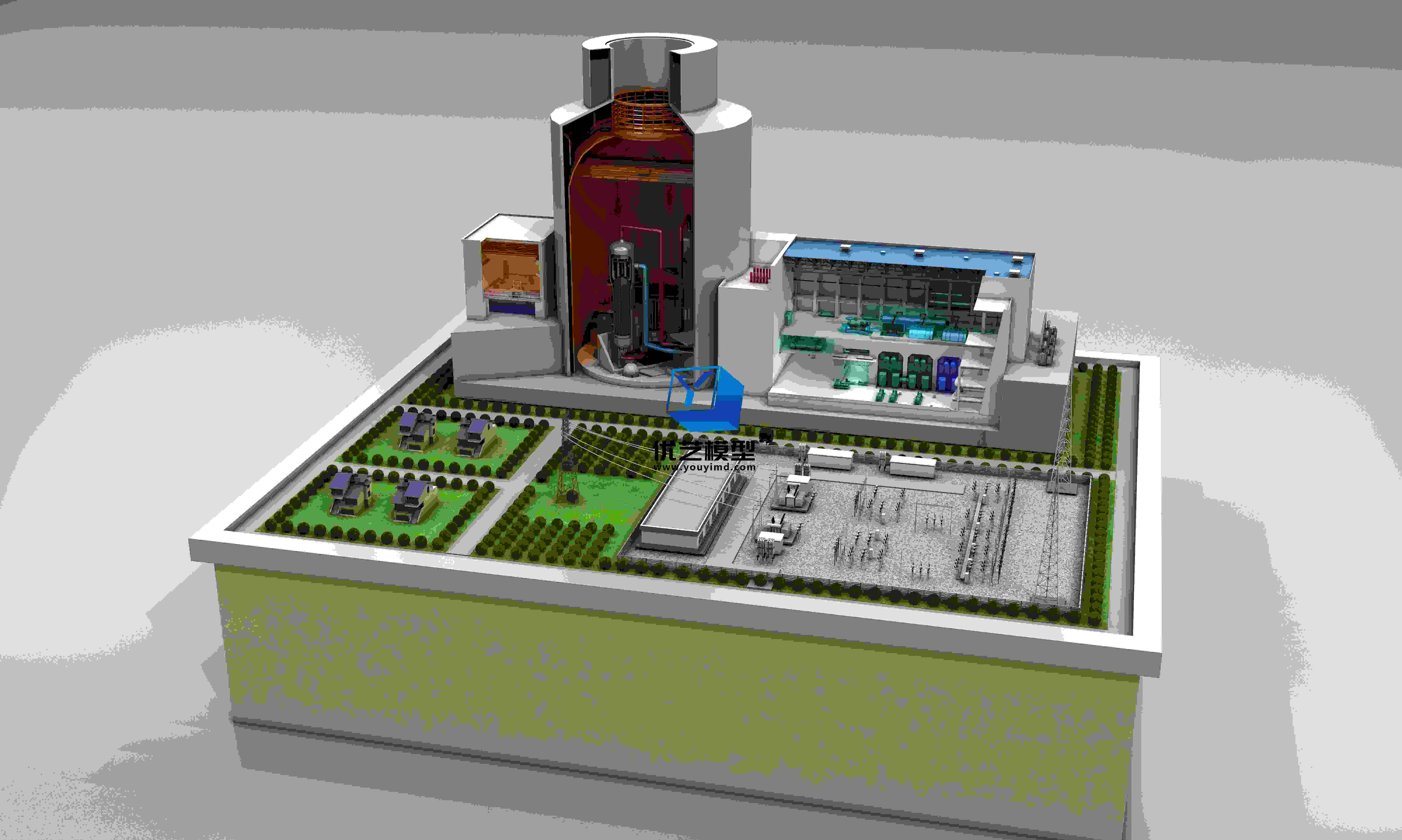

模型效果圖：

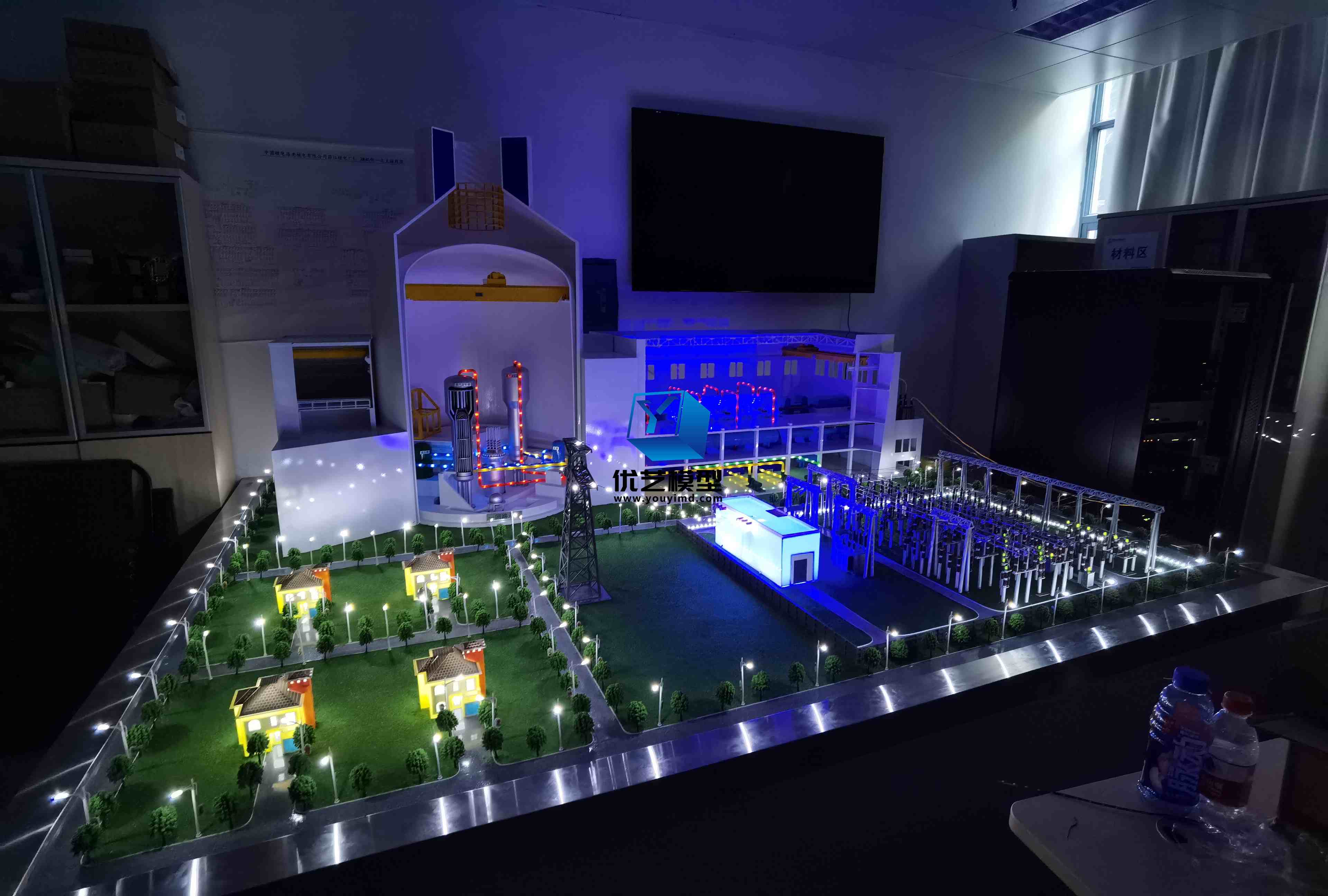

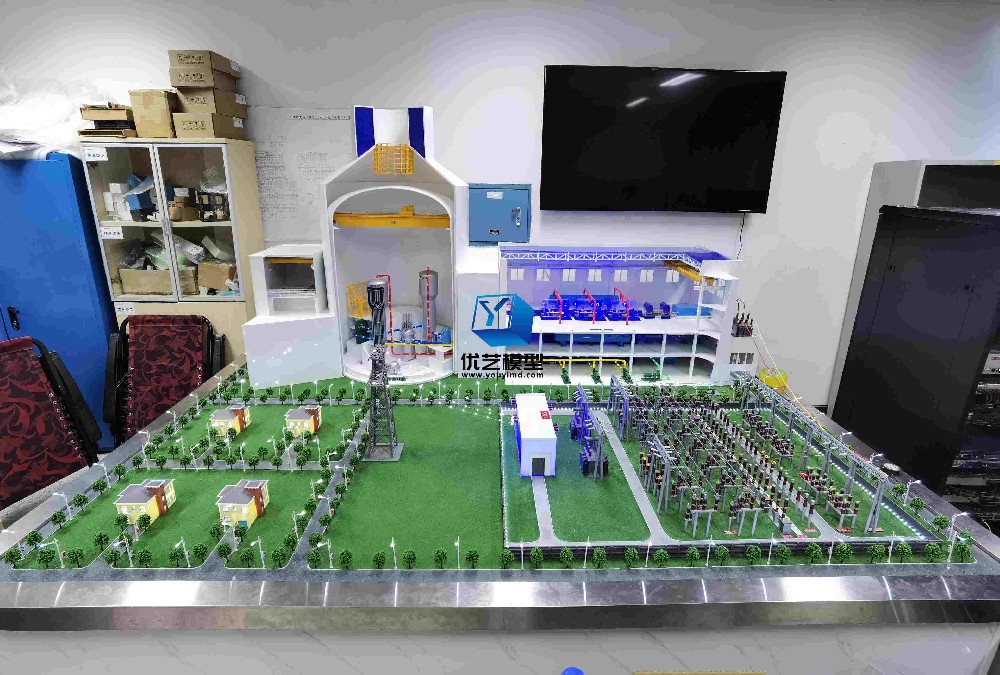

模型交付效果：

模型攻防控制點及控制系統： 作為安全攻防系統的展現終端，該模型控制模塊采用西門子S7-300；控制軟件采用西門子wincc7.5，完美實現對攻防系統各類設備的連接，攻防中收到的所有指令均能在終端模型上一目了然，精準展現！

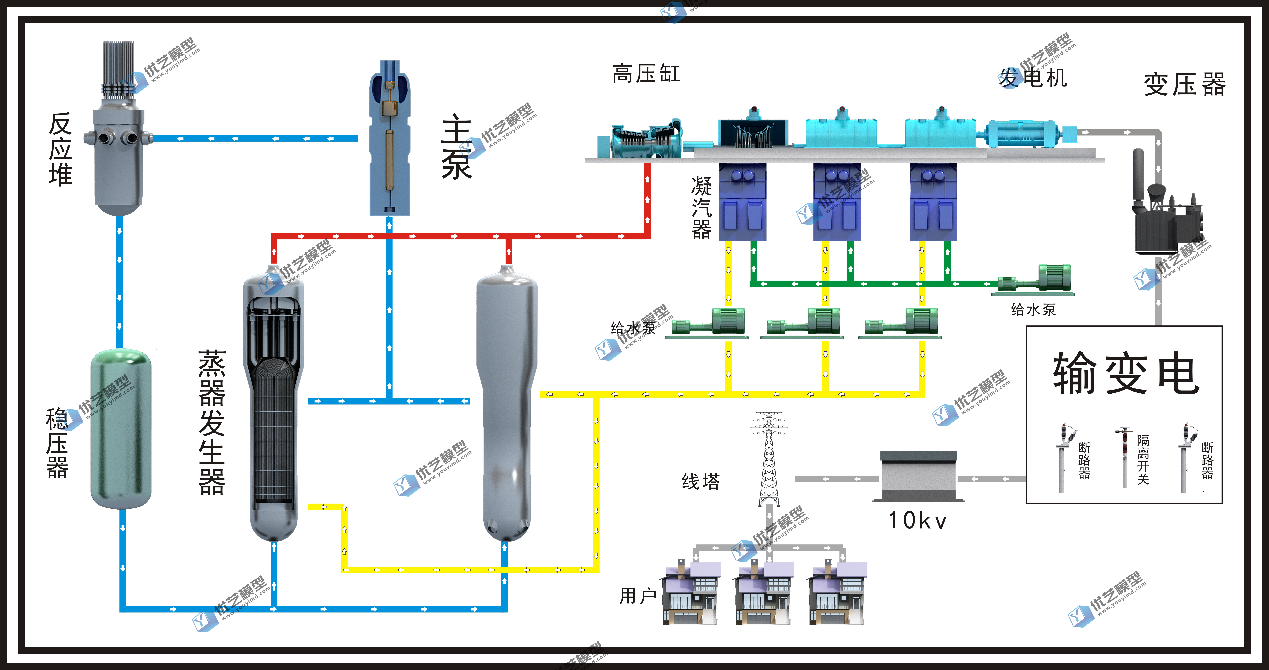

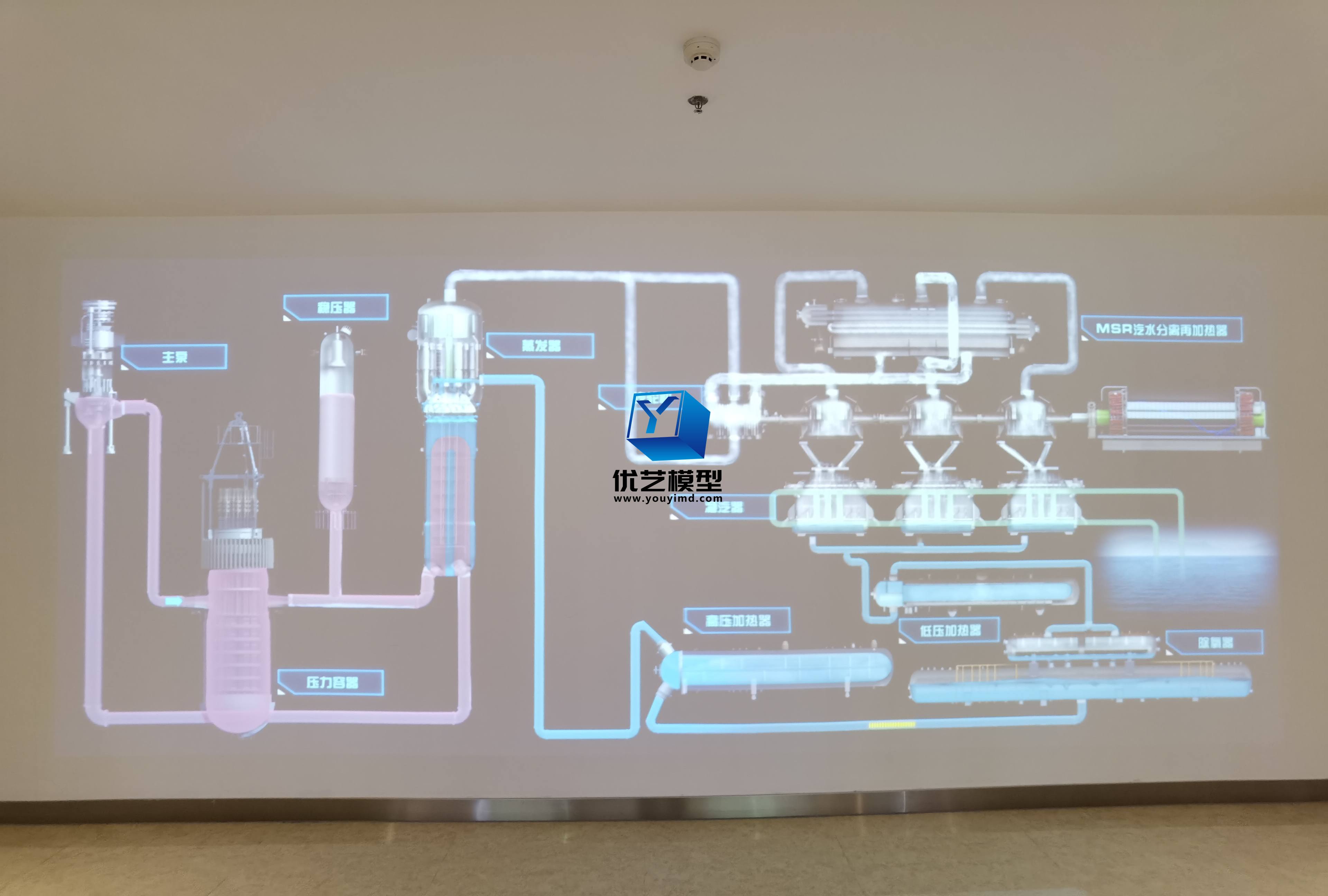

核電站流程（投影）

模型控制（二層界面）

該模型設計了15個控制點，分別為一次回路；二次回路；汽輪機檔位1，汽輪機檔位2，汽輪機檔位3，隔離開關1，斷路器，隔離開關2，電力輸送，10kv變電房，用戶，環境............等！展現了從核島至用戶的核電產生，傳輸，入戶的完整工藝流程，主要其展現了其中任意環節出現安全風險后，帶來的對應效果，及備用措施............等！
